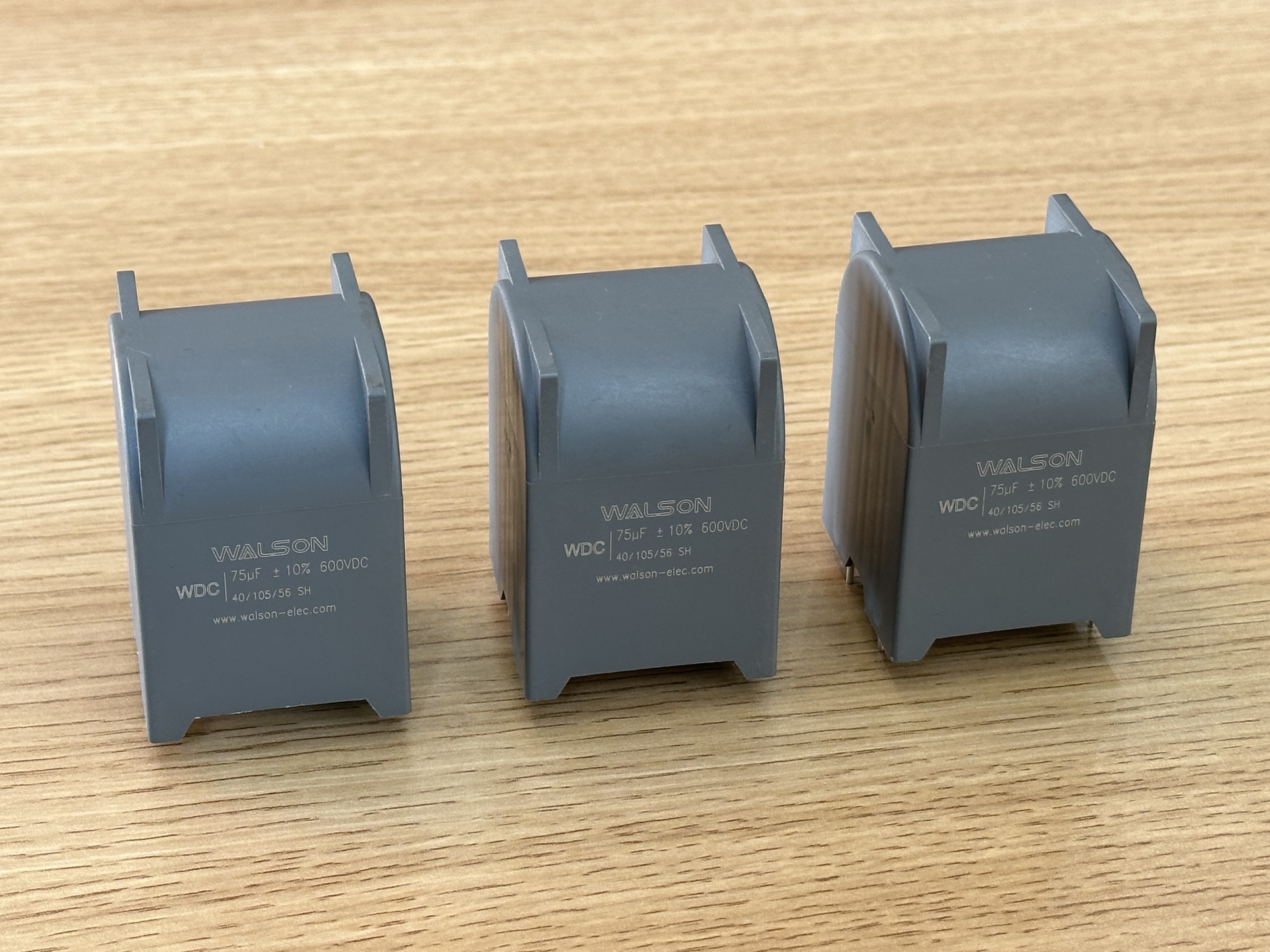

تفسير معلمات ESR/ESL للمكثفات الفيلمية وتأثيرها المهم على تشغيل المعدات

في الدوائر الإلكترونية، مكثف الفيلم يتم استخدام s على نطاق واسع بسبب استقرارها. لفهم أدائها بعمق، لا يمكن تجاهل معلمتين رئيسيتين: مقاومة السلسلة المكافئة (ESR) ومحاثة السلسلة المكافئة (ESL).

ESR (مقاومة السلسلة المكافئة) يشير إلى المقاومة المتسلسلة التي يظهرها المكثف أثناء التشغيل. إنها ليست مقاومة فيزيائية مستقلة ولكنها تتكون من خسائر من مقاومة القطب، ومقاومة التلامس، والعازل الكهربائي. يؤدي وجود ESR إلى قضيتين رئيسيتين: توليد الحرارة و انخفاض الكفاءة . عندما يتدفق تيار مموج عبر المكثف، تتبدد الطاقة عبر ESR (P = I² * ESR). يتم تحويل هذه الطاقة إلى حرارة، مما يؤدي إلى رفع درجة الحرارة الداخلية للمكثف. وفقًا لنظرية أرهينيوس، مقابل كل ارتفاع بمقدار 10 درجات مئوية في درجة الحرارة، غالبًا ما ينخفض ​​عمر المكثف إلى النصف. لذلك، يعد انخفاض ESR أمرًا بالغ الأهمية لضمان عمر طويل وكفاءة تشغيل عالية.

ESL (محاثة السلسلة المكافئة) ينبع من الحث الطفيلي الذي شكلته أسلاك المكثف وبنية القطب الداخلي. في التطبيقات ذات التردد المنخفض، يكون تأثير ESL ضئيلًا. ومع ذلك، في دوائر التبديل عالية التردد (مثل تبديل مصادر الطاقة والمحولات)، يتردد ESL مع المكثف، مما يؤدي إلى إنشاء مفاعلة حثية (XL = 2πfL). يؤدي هذا إلى فقدان المكثف لخصائص الترشيح الأصلية عند الترددات العالية وقد يؤدي إلى حدوث تذبذبات أو ارتفاع في الجهد في الدائرة، مما يتداخل مع التشغيل العادي للمعدات.

التأثير المهم على تشغيل المعدات:

بالنسبة للمعدات ذات كثافة الطاقة العالية مثل محركات مركبات الطاقة الجديدة والمحولات الكهروضوئية، فإن معدل التغير الحالي (di/dt) مرتفع للغاية. إذا كان ESR لمكثف الغشاء مرتفعًا جدًا، فإن خطر الانفلات الحراري يزداد بشكل كبير. إذا كان ESL مرتفعًا جدًا، فلن يتمكن من امتصاص الجهد الزائد المتولد أثناء التبديل العابر بشكل فعال، مما قد يؤدي إلى إتلاف أجهزة أشباه موصلات الطاقة (مثل IGBTs). ولذلك، اختيار المكثفات الفيلم مع انخفاض ESR وانخفاض ESL له أهمية حيوية لتحسين كفاءة استخدام الطاقة للمعدات، والموثوقية، والتوافق الكهرومغناطيسي (EMC).
