المعرفة الأساسية وتطبيقات المكثفات السينمائية

المكثفات السينمائية هي مكونات إلكترونية تستخدم الأفلام البلاستيكية مثل العازلة ، وتستخدم على نطاق واسع في دوائر مختلفة. يتكون هيكلها الأساسي من أقطاب معدنية (الألومنيوم أو الزنك) وعزل الأفلام البلاستيكية (على سبيل المثال ، PET ، س PP) ، ملفقة من خلال عمليات اللف أو التراص ، وتغليف مع راتنج الايبوكسي أو الحالات البلاستيكية. يمنحهم هذا التصميم عدم الاستقطاب ، ومقاومة الجهد العالي ، والخسارة المنخفضة ، مما يجعلها مثالية لدوائر AC عالية التردد.

الميزات والمزايا

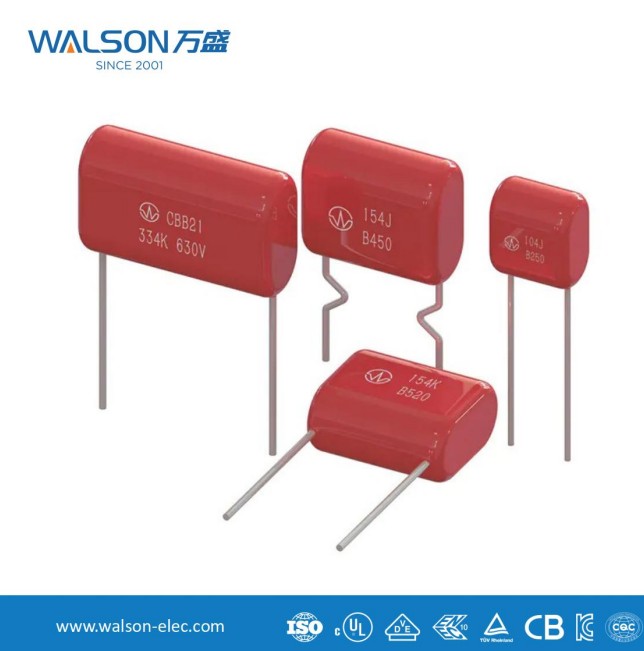

مكثفات الأفلام تظهر فوائد أداء ملحوظة. أولاً ، توفر ثباتًا ممتازًا في درجة الحرارة ، مع الحد الأدنى من تباين السعة خلال -40 درجة مئوية إلى 105 درجة مئوية ، مناسبة للبيئات القاسية. ثانياً ، يقلل فقدان عازلة منخفضة (TANδ <0.001) من نفايات الطاقة. بالإضافة إلى ذلك ، فإن خاصية الشفاء الذاتي (استرداد العزل بعد الانهيار الموضعي في الأفلام المعدنية) يمتد إلى خدمة الخدمة. على سبيل المثال ، تحمل المكثفات الأفلام البولي بروبيلين (CBB) التيارات النبض العالية في العزولات ، في حين تستخدم مكثفات أفلام البوليستر (CL) عادة في دوائر التصفية والاقتران.

التطبيقات النموذجية

المجال الصناعي : تولد المكثفات التي تديرها السيارات عزم الدوران عبر التحول في الطور لدفع محركات التعريفية أحادية الطور ؛ تستخدم دوائر Snubber في إلكترونيات الطاقة المكثفات الأفلام لاستيعاب مسامير الجهد ، وحماية وحدات IGBT.

الطاقة المتجددة : تتطلب مكثفات DC-Link في العزف الكهروضوئية التسامح الحالي تموجة ، حيث تفضل مكثفات فيلم البولي بروبيلين المعدني (MKP) بسبب انخفاض ESR. تعتمد شواحن السيارة الكهربائية على متن الطائرة (OBC) أيضًا على موثوقيتها العالية.

إلكترونيات المستهلك : في برامج التشغيل LED ، تقمع المكثفات السينمائية التداخل الكهرومغناطيسي (EMI) ، مما يعزز كفاءة الطاقة.

الاتجاهات التكنولوجية

مع ارتفاع 5G و IoT ، فإن مطالب الترددات المرتفعة والتصغير تدفع الابتكارات في تكنولوجيا مكثفات الأفلام. على سبيل المثال ، يحسن المعدن النانوي كثافة الطاقة ، في حين أن المواد القابلة للتحلل الحيوي تتماشى مع الأهداف الصديقة للبيئة. سوف تتوسع التطبيقات المستقبلية في شبكات ذكية وأنظمة الشحن اللاسلكية .
