حالات التطبيق والمزايا وتصميم المكثفات الأفلام الرقيقة في العولات الكهروضوئية

حالات التطبيق والمزايا وتصميم المكثفات الأفلام الرقيقة في العولات الكهروضوئية

أخبار الشركةالمؤلف: المشرف

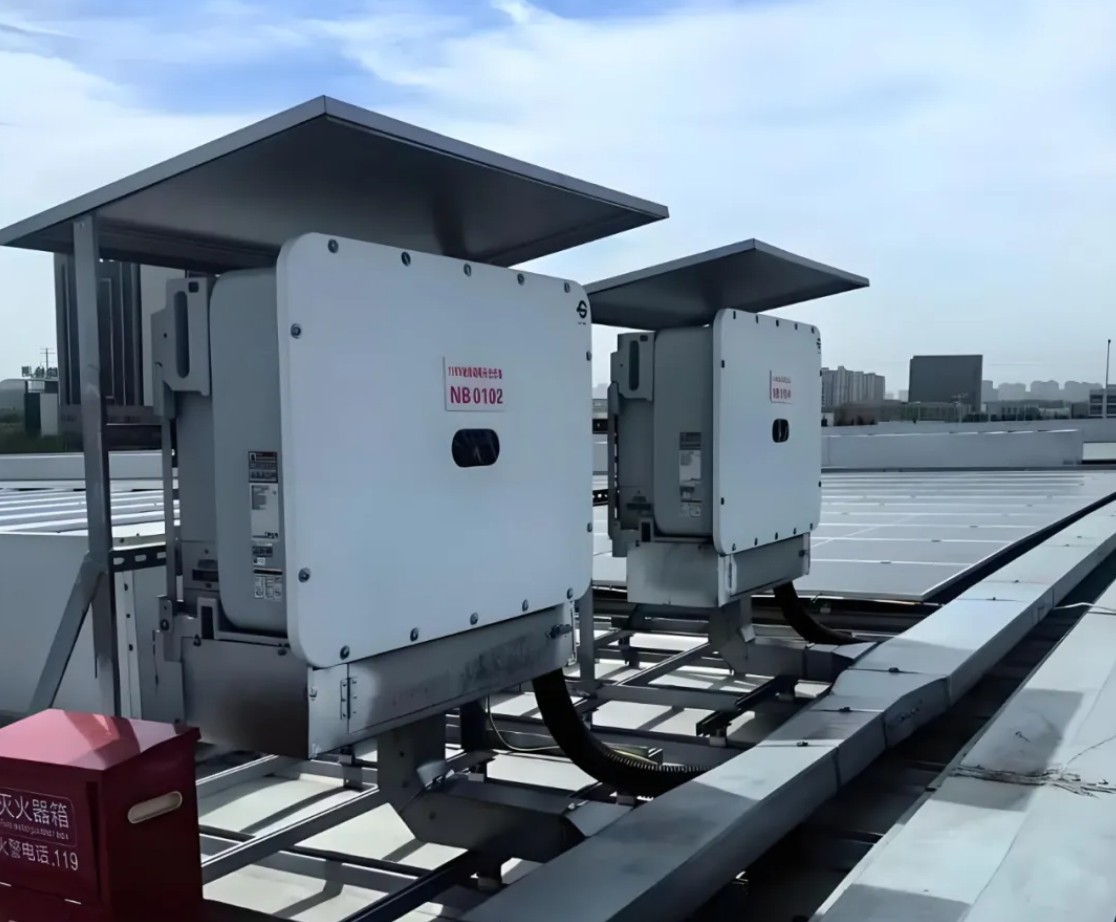

المكثفات السينمائية أمر بالغ الأهمية في المحولات الكهروضوئية ، وخاصة للتعامل مع التيارات العالية تموج. مع وجود عاكس 100 كيلو وات كمثال ، يجب على مكثف DC-Link أن يقاوم تيار تموج أقصى قدره 220A (تحت الجهد المنخفض ، وظروف القوة الكاملة). لضمان الموثوقية ، يتطلب التصميم هامشًا ، مع إمكانية التموج الفعلية التي تتجاوز 300A.

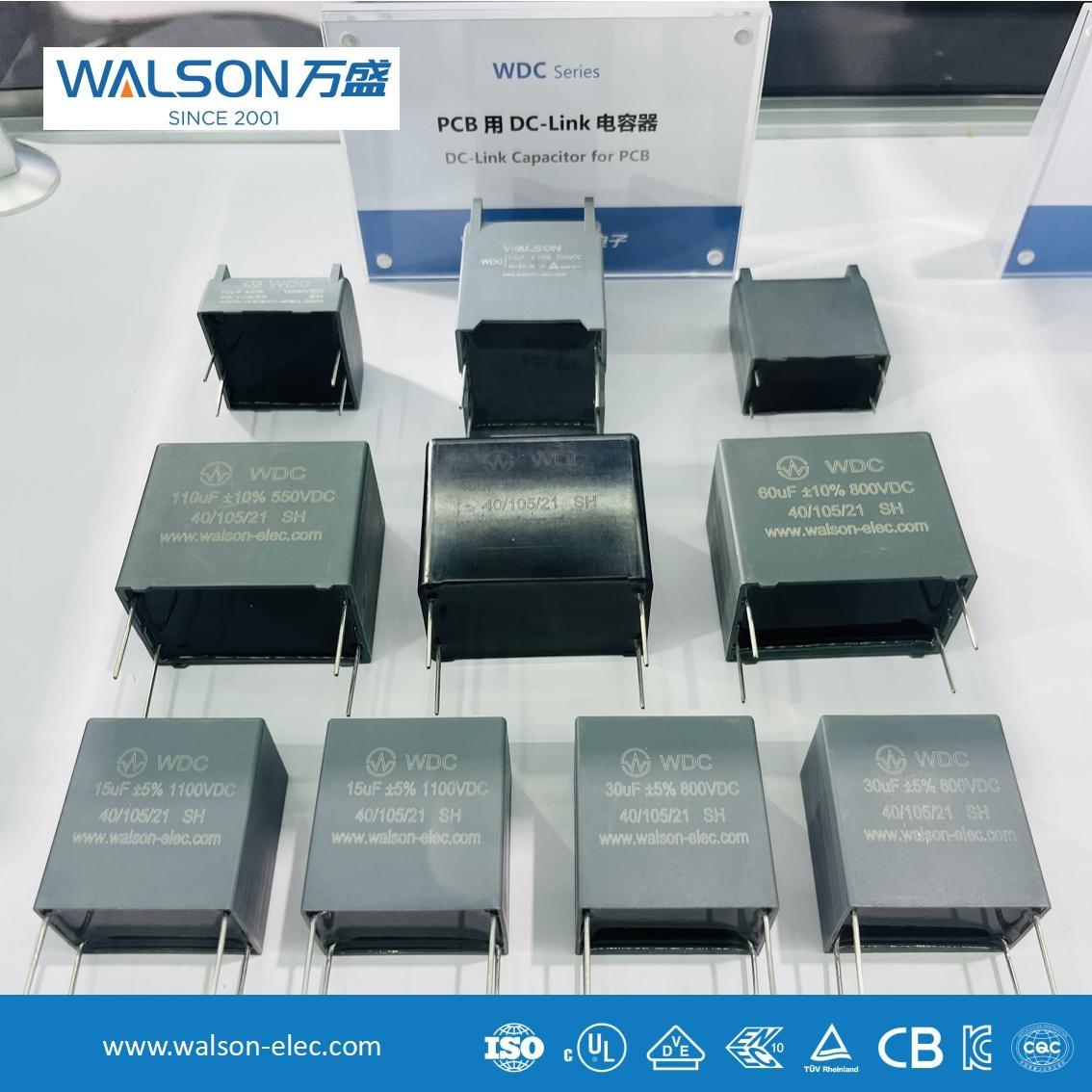

قيمة السعة لها تأثير ضئيل على جهد الحافلة. على سبيل المثال ، على تردد تبديل 5 كيلو هرتز ، تكون تقلبات الجهد (ΔV) ضئيلة حتى مع وجود سعة متفاوتة. وبالتالي ، فإن التركيز ليس على السعة ولكن على قدرة تموج المكثف. تعد ESR (مقاومة السلسلة المكافئة) لمكثفات الأفلام عبارة عن معلمة رئيسية - يتيح Lower ESR تيار تموج أعلى ويقلل من عدد المكثفات المتوازية اللازمة. على سبيل المثال ، يحتوي مكثف 420μF/1100V مع ESR من 1.2mΩ على تصنيف وحدة واحدة 60A (عند 70 درجة مئوية) ، ويمكن لخمس وحدات موازية تلبية متطلبات 300A.

التحكم في درجة الحرارة هو نفس القدر من الأهمية. يجب أن تبقى درجة الحرارة الأساسية أقل من 85 درجة مئوية (مع درجة حرارة الحالة 70 درجة مئوية) لضمان طول العمر والأداء. من خلال تحسين ESR والتصميم الحراري ، يمكن تقليل عدد الوحدات المتوازية ، مما يقلل من التكلفة والحجم. باختصار ، المعايير الأساسية لمكثفات الوصلات DC في محولات الكهروضوئية هي القدرة على تموج عالية وخصائص ESR منخفضة
